螺旋板式換熱器

一、螺旋板式換熱器簡介

螺旋板式換熱器與其它類型換熱器相比的特別是傳熱流道長、流道間距較大、流陰較小、耐高溫、不易泄漏。因?yàn)閾Q熱效率較高，換熱后冷介質的溫度容易接近熱介質溫度，適于粘稠性物料和含有顆粒性物料的加溫或降溫處理，廣泛用于石油化工、食品制藥供熱和廢氣廢液熱回收，尤其是酒精焦化行業。

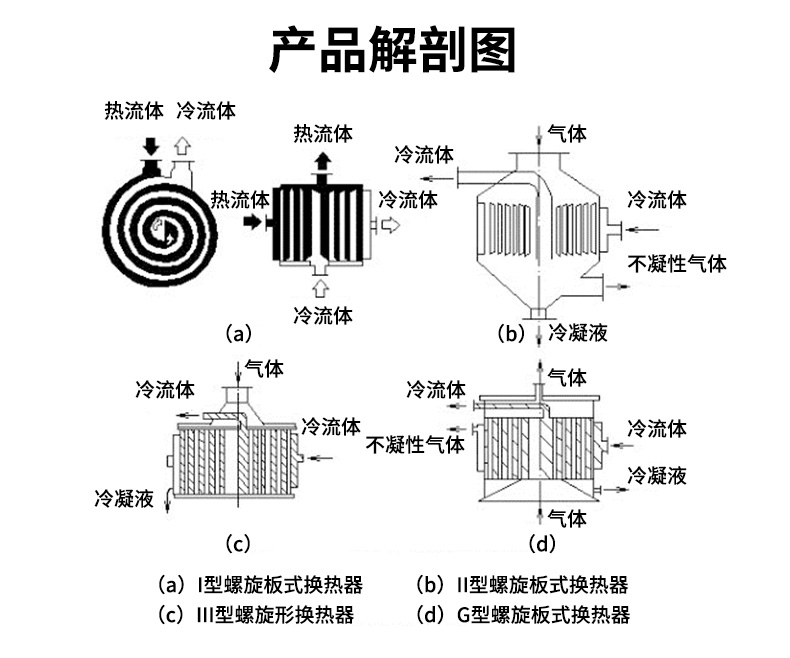

二、螺旋板式換熱器結構原理

螺旋板式換熱器由兩張較長的鋼板疊放在一起卷制而成的，每張板上均布地焊有定距柱，它使兩張板之間產生一定的間距，形成換熱流道，定距柱起到支撐鋼板抵抗流體壓力的作用，也起到流體在換熱流道中流動時增加湍流從而提高換熱效率的作用。相鄰兩流道流過的兩種流體溫度不同，它們通過螺旋鋼板進行傳熱，達到的換熱的目的。兩流道的間距根據流量的大小，選擇流道的間距可以相同，也可不同，流道間距不能太小，也不能太大，在小容易堵塞，太大不利于傳熱，在制造工藝結構上也難以實現，一般為8-30mm較為適宜。

對于進行換熱的兩種介質，如果都是液體，在螺旋板式換熱器的流道中是按螺旋方向流動的，并且按逆流的方式流動，所謂逆流是指相鄰流道中兩種液體流動的方向相反，這樣能使兩流體在相互傳熱的流程中始終保持一定的溫差，從而可獲得較好的換熱效果。

三、結構及性能

1.本設備由兩張卷制而成，形成了兩個均勻的螺旋通道，兩種傳熱介質可進行全逆流流動，大大增強了換熱效果，即使兩種小溫差介質，也能達到理想的換熱效果。

2.在殼體上的接管采用切向結構，局部阻力小，由于螺旋通道的曲率是均勻的，液體在設備內流動沒有大的轉向，總的阻力小，因而可提高設計流速使之具備較高的傳熱能力。

3.I型不可拆式螺旋板式式換熱器螺旋通道的端面采用焊接密封，因而具有較高的密封性。

4.Ⅱ型可拆式螺旋板式換熱器結構原理與不可拆式換熱器基本相同，但其中一個通道可拆開清洗，特別適應有粘性、有沉淀液體的熱交換。

5.Ⅲ可拆式螺旋板式換熱器結構原理與不可拆式換熱器基本相同，但其中兩個通道可拆開清洗，適應范圍較廣。

6.螺旋板式式換熱器按公稱壓力可分為PN0.6、1.0、1.6、2.5MPa(系指單通道能承受的工作壓力)。按材質可分為碳素鋼和不銹鋼。螺旋板式換熱器與介質接觸部分的材質，碳素鋼為Q235A、Q235AF，不銹鋼酸鋼為SUS321、SUS304。其它材質可根據用戶要求選定。允許工作溫度：碳素鋼的t=0～+350℃，不銹鋼酸鋼的t=-40～500℃，升溫降壓范圍按壓力容器的有關規定。選用本設備時，應通過洽當?shù)墓に囉?jì)算，使設備通道內的流體達到湍流狀態。(一般液體流速1m/Sec氣體流速10m/Sec)。

7.單臺設備不能滿足要求時，可以多臺組合使用，但組合時必須符合下列規定：并聯組合、串聯組合，設備和通道間距相同?；旌辖M合：一個通道并聯，一個通道串聯。

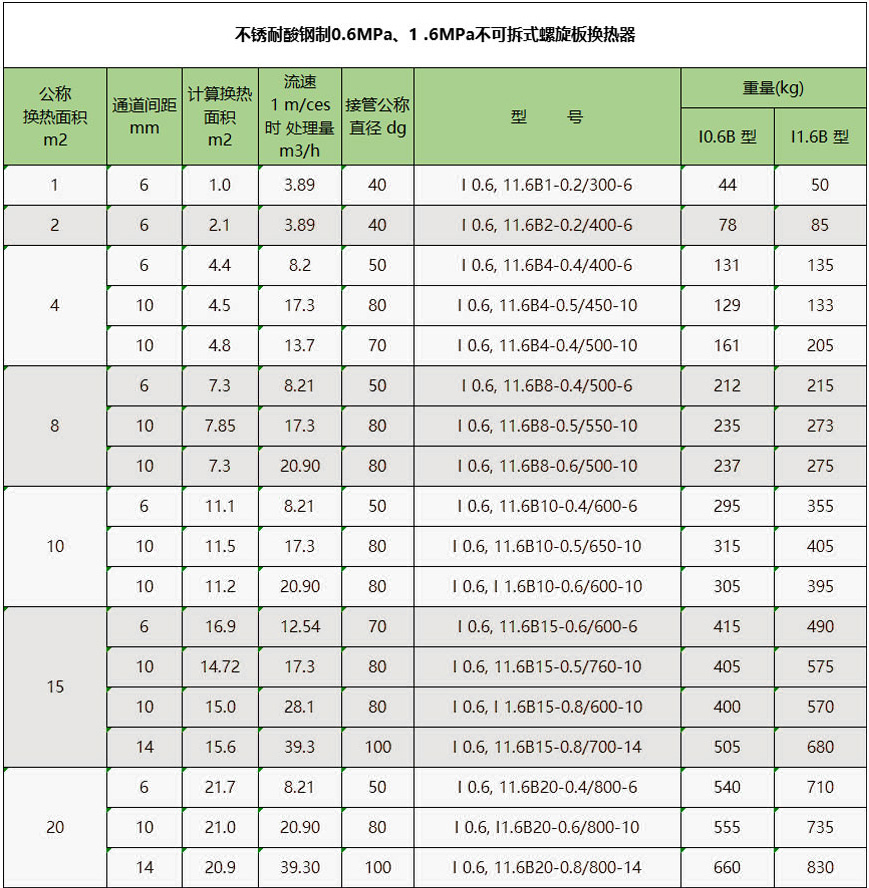

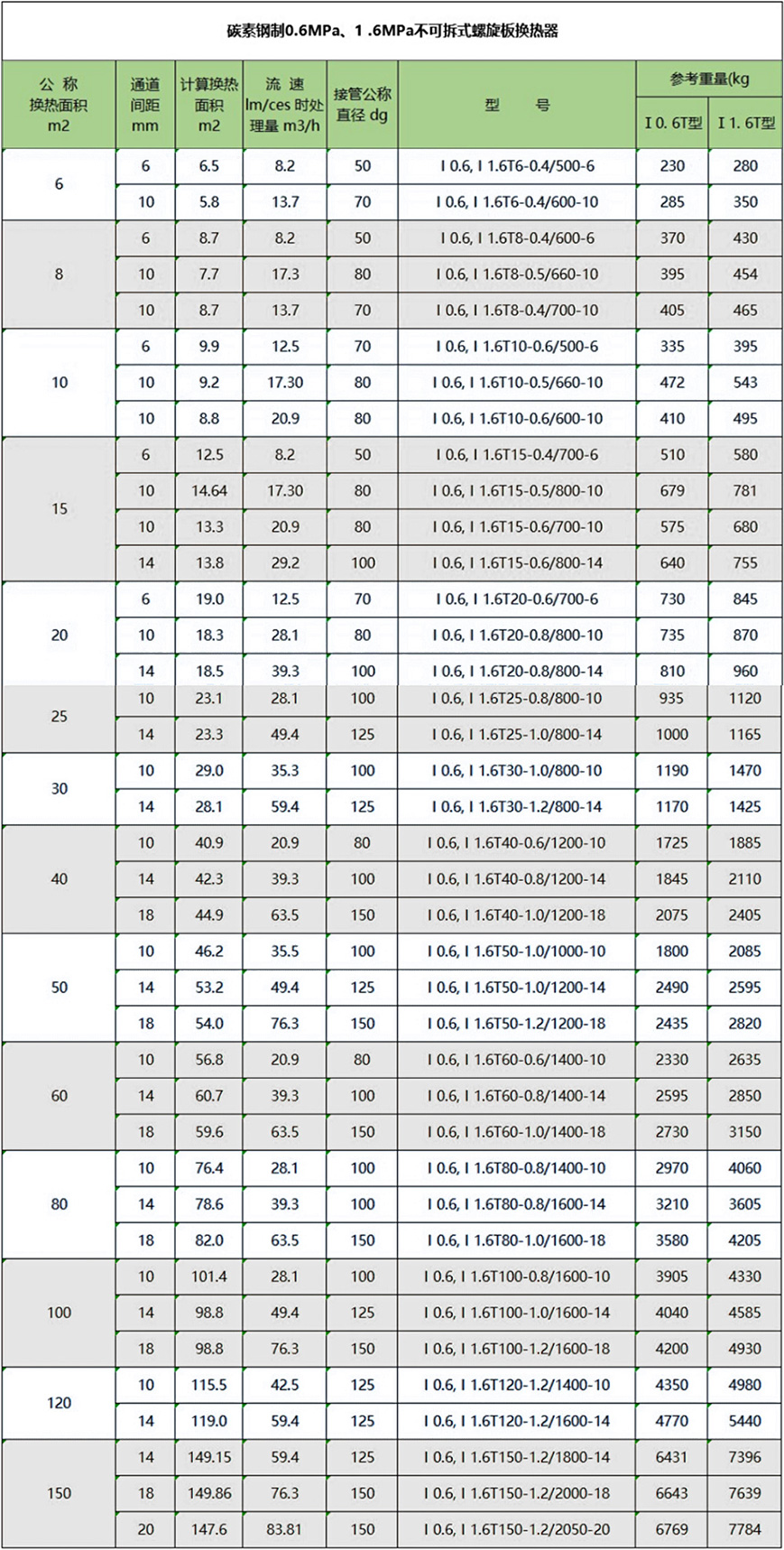

四、規格參數
