濃縮罐適用于中藥、西藥、淀粉糖、食乳品等物料濃縮與工業有機溶劑（如酒精）的回收，適用于批量小、品種多的熱敏性物料的低溫真空濃縮。裝置由立管式加熱器、濃縮器、冷凝器及管道閥門等組成， 真空系統可與其它設備配用水力噴射器或真空泵。
②.濃縮液料：本設備采用外加熱自然循環與真空負壓蒸發相結合的方式，蒸發速度快，濃縮比可達1.3；液料在密封狀態無泡沫濃縮，用本設備濃縮出來的藥液，具有，藥味濃的特點，而且清洗方便 (打開加熱器的上下蓋即可進行清洗)。本設備操作簡單，占地面積小。加熱器、蒸發器采用不銹鋼保溫結構，保溫層外用不銹鋼薄板制作外殼，表面做鏡面或啞光處理。
1.真空減壓濃縮罐的原理
采用自流或真空抽取的方式，把物料送入濃縮罐內，然后利用夾套通蒸汽進行加熱，后成品從受液槽內取得。本濃縮罐可進行常壓或減壓生產，也可以進行連續或間歇生產。
2.真空減壓濃縮罐的用途
真空減壓濃縮罐適用于制藥、食品、化工等行業，既可以對料液進行濃縮，也可以用來作為回收酒精和簡單的回流提取之用。
3.真空減壓濃縮罐的組成

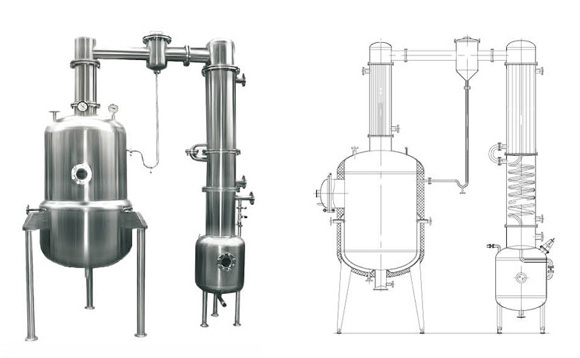

真空減壓濃縮罐主要是由濃縮罐、冷凝罐、汽液分離器、冷卻器、受液桶這五個部分，濃縮罐為夾套結構，冷凝器為列管式，冷卻器為盤管式結構。
四、真空減壓濃縮罐的操作、維護
1.操作程序
(1)檢查設備的儀表是否靈敏，是否在校驗期內，閥門是否開關靈活，如有問題應及時檢修及更換。
(2)檢查設備有無狀態標示牌，是否處于清潔狀態，并在有效清潔期內，若出有效期應重新清潔后方可使用。
(3)接通電源，開啟離心泵，形成負壓，在負壓達到0.5Mpa時,開始抽吸上工序提取液。
(4)開啟蒸汽，并逐漸開啟已被藥液浸沒的加熱環。
(5)待液面升至第五加熱環位置，停止抽液。
(6)將負壓控制在0.08—0.09Mpa，蒸汽壓力控制在<0.15Mpa范圍內，溫度不高于工藝要求的溫度，從視鏡觀察液面應呈沸騰狀態，不能出現暴沸及藥液隨二次蒸汽溢出鍋外的情況。
(7)觀察液面下降及沸騰情況，及時向罐內補液，認真觀察各壓力表指示值不得出工藝規定的數值。(8)當濃縮液比重達工藝要求值時停機，通過放料閥經40目篩網過濾，物料存入潔凈的大白桶中。
(9)準確稱取物料重量，每個大白桶的盛裝容量為20—30kg，并在桶上加掛桶卡，注明中間產品的名稱、批號、數量、生產日期、生產班次、操作人員簽名。
(10)將稱重好的物料按規定的物流通道送到中間產品庫或交下道工序，并辦理交接手續。
(11)一個批次生產結束后，嚴格按照SOP的要求清理作業現場，按設備清潔SOP清潔提取罐。
(12)作好生產記錄及設備運行記錄。
2.操作標準
(1)嚴格控制真空度，為0.08—0.095Mpa。
(2)嚴格控制加熱過程中的蒸汽壓力<0.15Mpa。
(3)嚴格控制進液速度及蒸發量。
3.維護保養及注意事項
(1)設備按規程開關、操作，專人專機使用、維修。
(2)電器設備應防潮、防水，嚴禁用濕手觸動電器，防止觸電。
(3)設備運行過程中，操作人員不得擅自離崗，定時觀察蒸汽壓力及真空度，若有異常應及時減壓，關閉車間總蒸汽閥，并通知車間負責人及時組織檢查維修。
(4)放料時應注意控制放料閥門，調整放液速度，以防料液外濺造成人員燙傷。
4.操作異常情況處理
(1)當機器運行過程中突然發生機件損壞或停電、停水故障，應立即關閉離心水泵電機及蒸汽閥門。
(2)若在濃縮過程中發生跑料現象，則應立即排除真空，關閉蒸汽閥門及離心水泵電機，待料液恢復正常后，再開機并調整設備的蒸發量。
(3)當設備運行過程中，若出現蒸汽流量正常，而蒸汽壓力無法達到正常值時，應關閉閥門，并通知?jiǎng)恿S修車間進行管線檢漏，并維修。
